Guía paso a paso

Tutorial avanzado

Prepará tus piezas en SketchUp, exportalas correctamente como STL y comprobá sus medidas antes de imprimir.

¿Todavía no preparaste o dividiste tu modelo?Empezá por el tutorial básico →

Paso 01

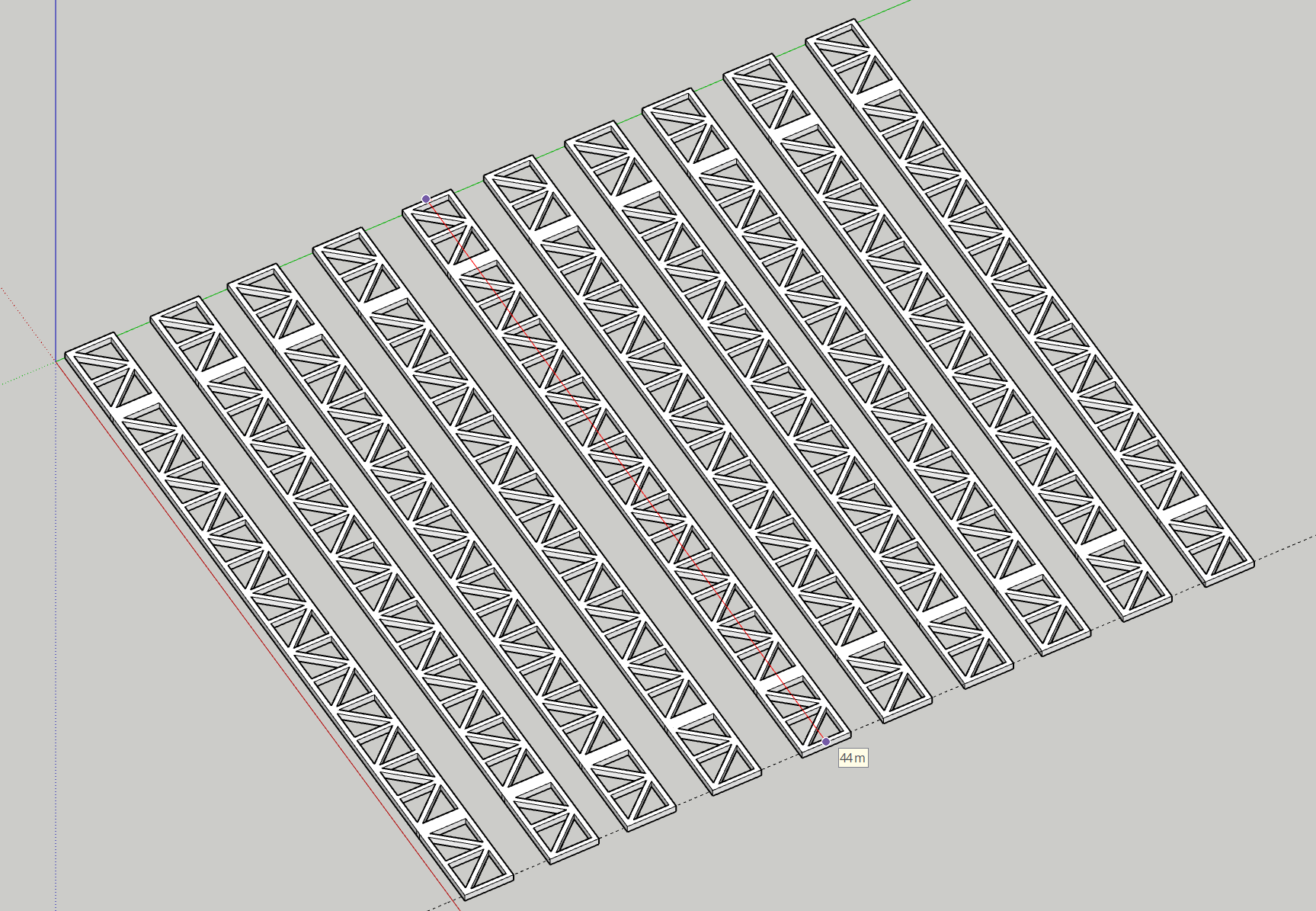

Medir una referencia real

Antes de cambiar la escala, identificá una medida real conocida del proyecto.

  1. 1Abrí el modelo en SketchUp.
  2. 2Activá la Cinta métrica presionando la tecla T.
  3. 3Hacé clic en el punto inicial y en el punto final de una medida conocida.
  4. 4En este ejemplo, una de las piezas mide 44 metros.
  5. 5Recordá esta medida porque será la referencia para escalar todo el modelo.

Paso 02

Calcular la medida a escala

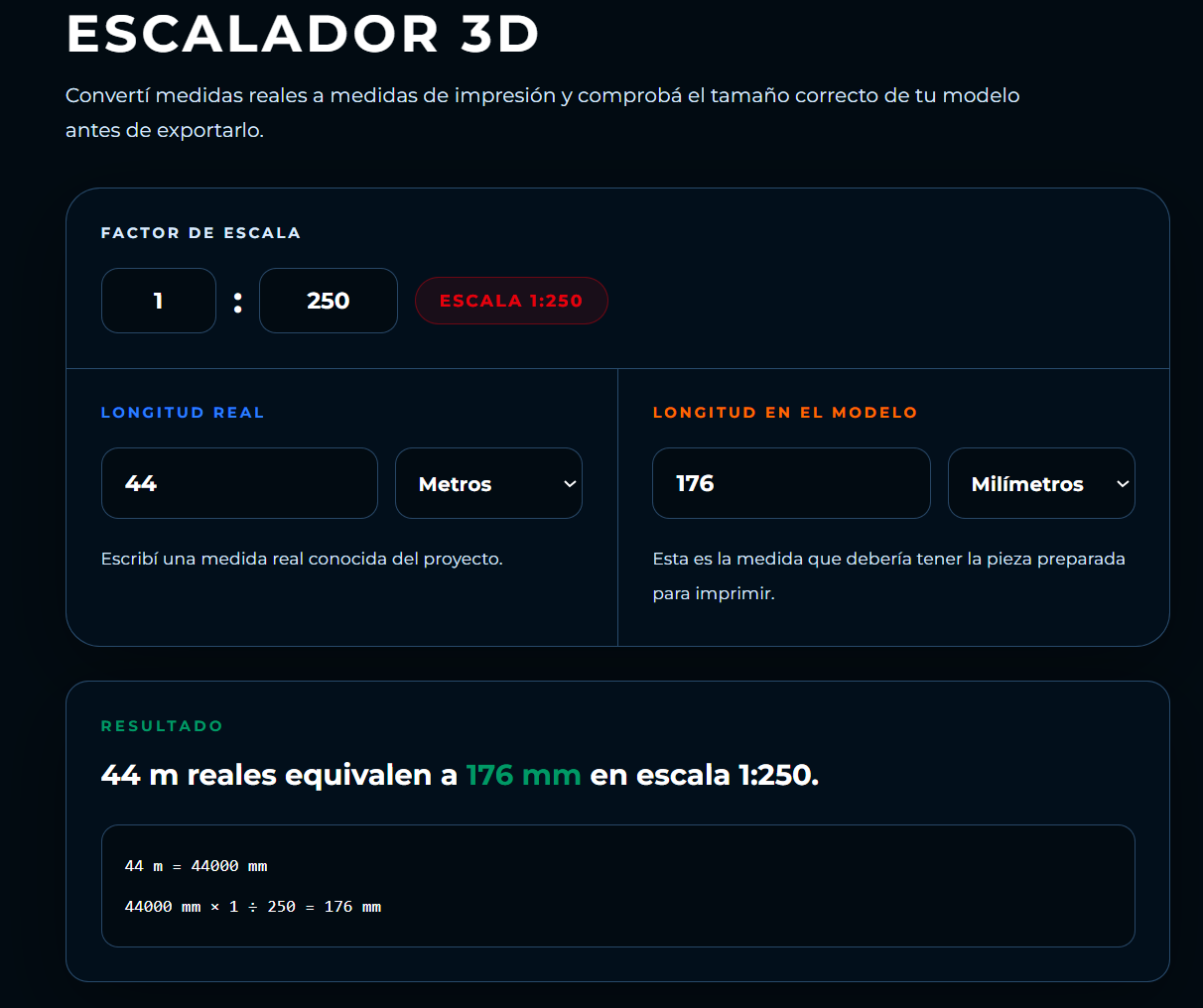

Usá el Escalador 3D para conocer cuánto debe medir esa referencia en el modelo de impresión.

  1. 1Abrí el Escalador 3D de Kint.
  2. 2Ingresá la escala de tu proyecto, en este caso 1:250.
  3. 3Ingresá 44 metros como longitud real.
  4. 4El resultado indica que la pieza debe medir 176 milímetros.
  5. 5La operación es 44.000 mm dividido entre 250: 176 mm.
Abrir Escalador 3D →
Los 176 mm serán la nueva medida de referencia que deberás escribir en SketchUp.

Paso 03

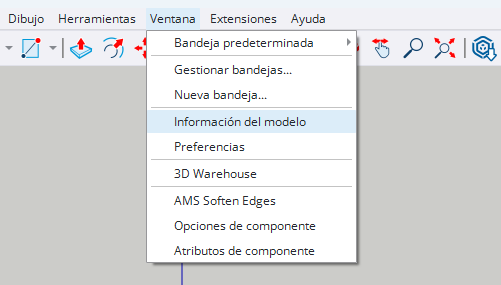

Abrir Información del modelo

Antes de escalar, cambiá la forma en que SketchUp muestra las unidades.

  1. 1Abrí el menú Ventana.
  2. 2Seleccioná Información del modelo.
  3. 3En la ventana lateral, ingresá en la sección Unidades.

Paso 04

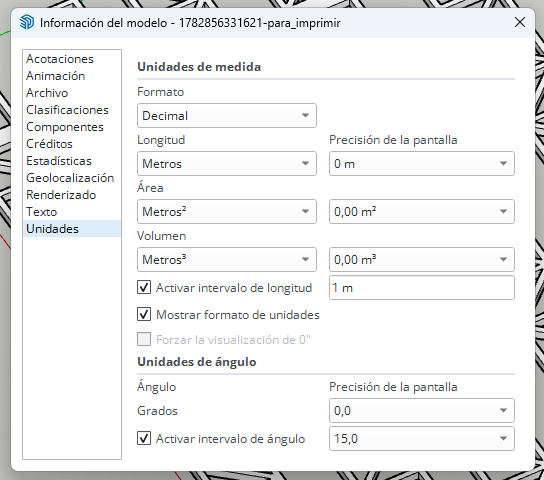

Revisar las unidades actuales

El modelo original todavía está expresado en metros porque fue diseñado en tamaño real.

  1. 1Comprobá que la longitud esté configurada en Metros.
  2. 2La referencia medida debe continuar indicando 44 m.
  3. 3Cambiar la unidad no modifica todavía el tamaño del modelo.

Paso 05

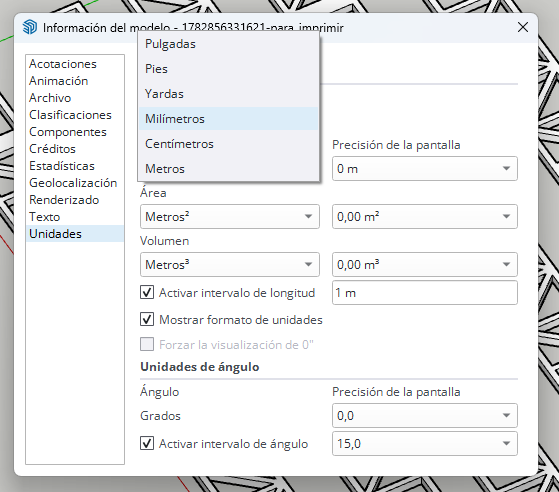

Cambiar las unidades a milímetros

Para preparar un archivo destinado a impresión 3D, trabajaremos en milímetros.

  1. 1Abrí la lista de unidades de Longitud.
  2. 2Seleccioná Milímetros.
  3. 3Cerrá la ventana Información del modelo.
  4. 4La misma referencia de 44 metros ahora aparecerá como 44.000 mm.
Este cambio solamente modifica cómo se muestran las medidas. El modelo todavía conserva su tamaño real.

Paso 06

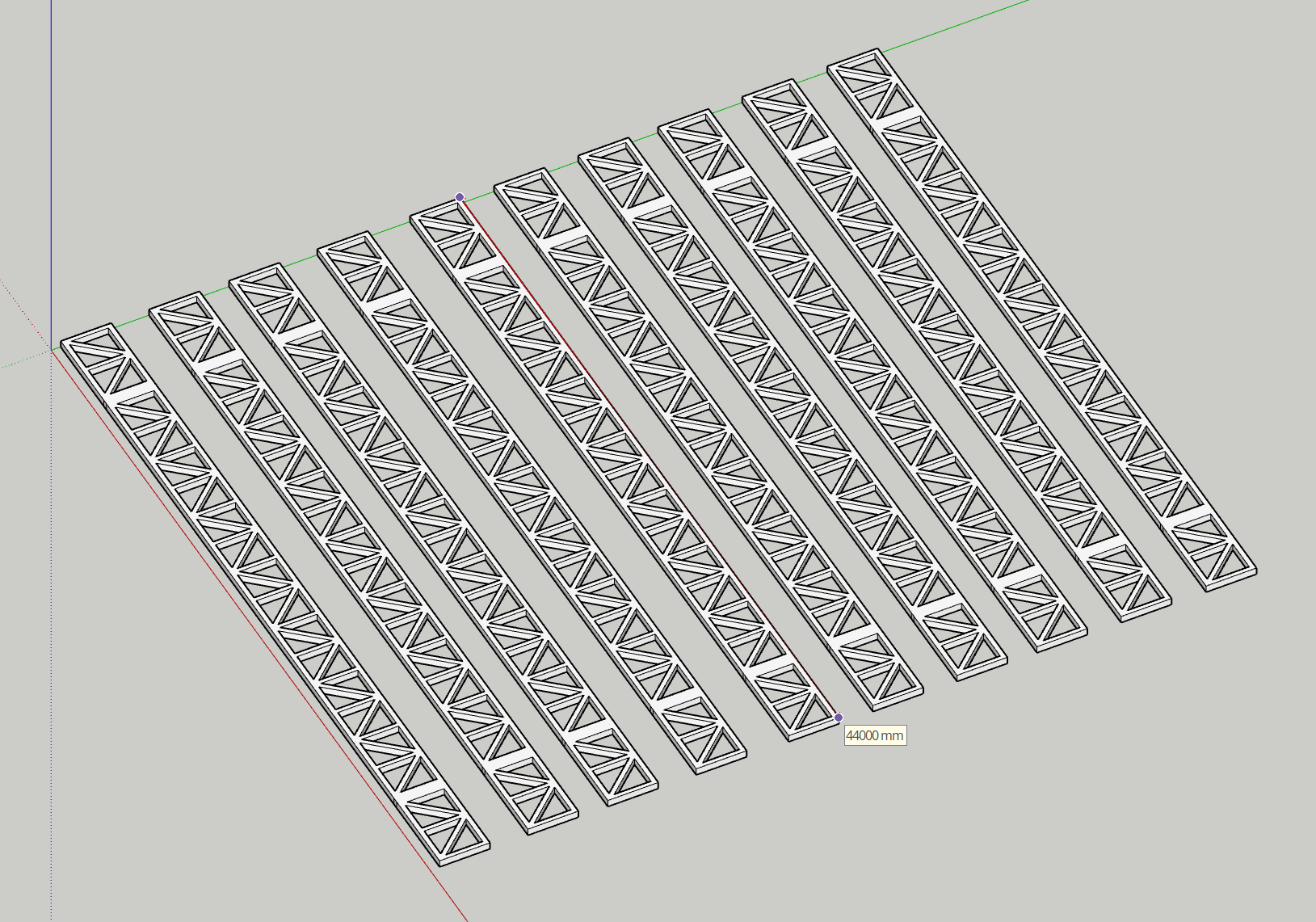

Escalar el modelo con la Cinta métrica

Usá la medida calculada por el Escalador 3D para reducir proporcionalmente todo el proyecto.

  1. 1Seleccioná todas las piezas que deben escalarse juntas.
  2. 2Cuando sea necesario, agrupá las piezas o entrá dentro del grupo.
  3. 3Presioná T para activar la Cinta métrica.
  4. 4Hacé clic en el inicio y en el final de la referencia de 44.000 mm.
  5. 5Sin hacer otro clic, escribí 176mm.
  6. 6Presioná Enter.
  7. 7Aceptá el aviso de SketchUp para cambiar el tamaño del modelo.
  8. 8Volvé a medir la misma referencia y comprobá que ahora indique 176 mm.
Ver Video →
No escribas el factor 250 en este procedimiento. Escribí directamente la nueva medida: 176mm.

Paso 07

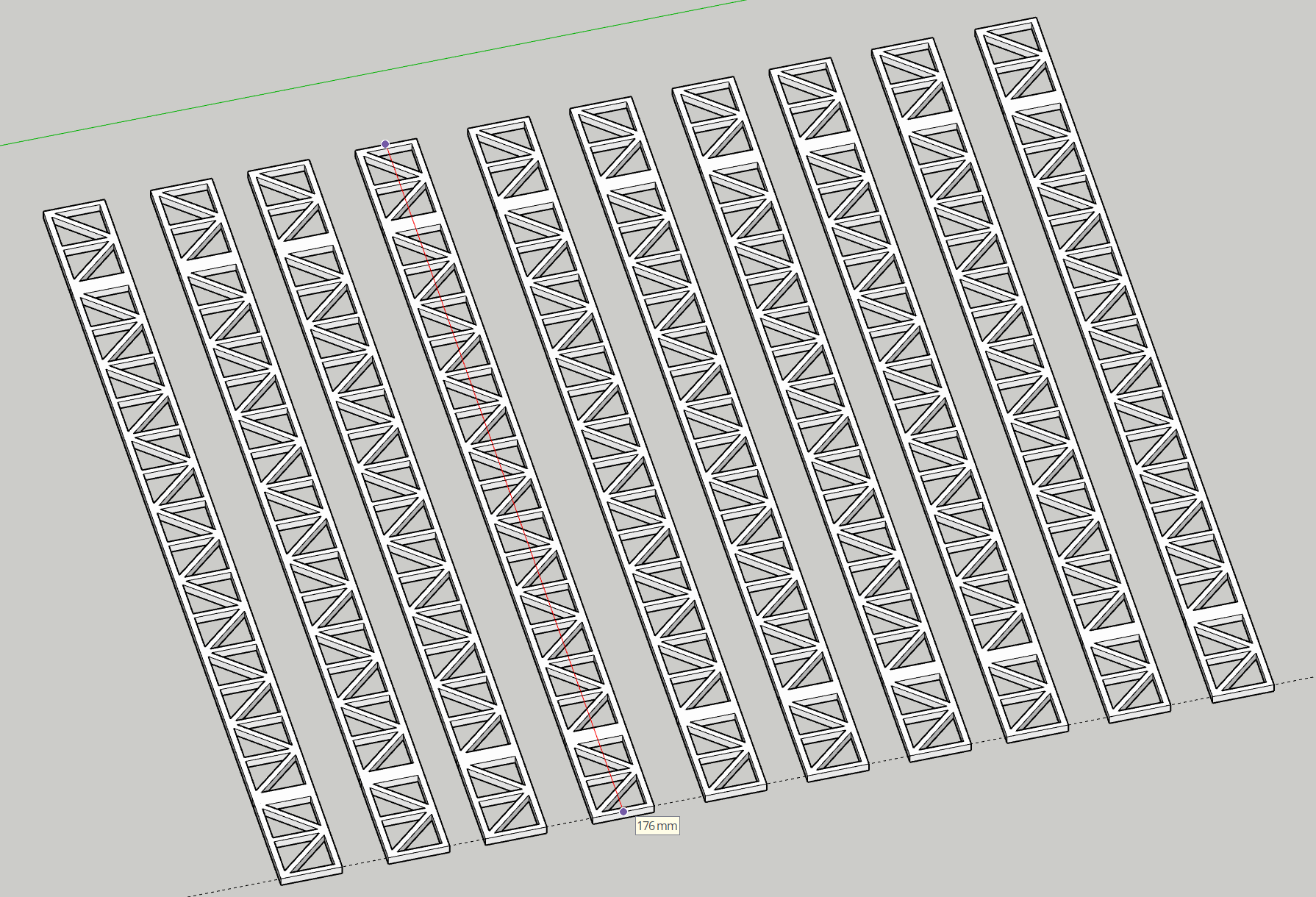

Ordenar y verificar las piezas

Con el modelo ya escalado, acomodá todas las piezas que formarán parte del archivo STL.

  1. 1Acomodá todas las piezas que querés imprimir.
  2. 2Dejá espacio entre los diferentes cuerpos.
  3. 3Comprobá nuevamente la medida de referencia.
  4. 4En este ejemplo, la pieza debe medir 176 mm.
  5. 5Eliminá objetos que no quieras exportar.

Paso 08

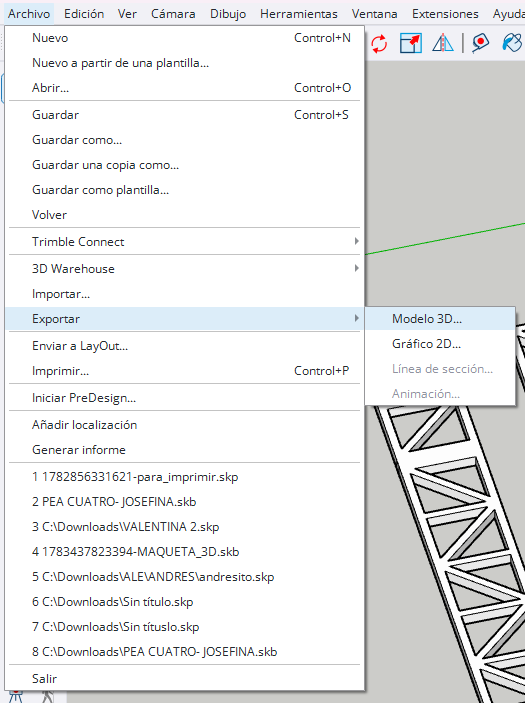

Abrir la exportación 3D

Con el tamaño correcto, comenzá la exportación del modelo.

  1. 1Abrí el menú Archivo.
  2. 2Ingresá en Exportar.
  3. 3Seleccioná Modelo 3D.

Paso 09

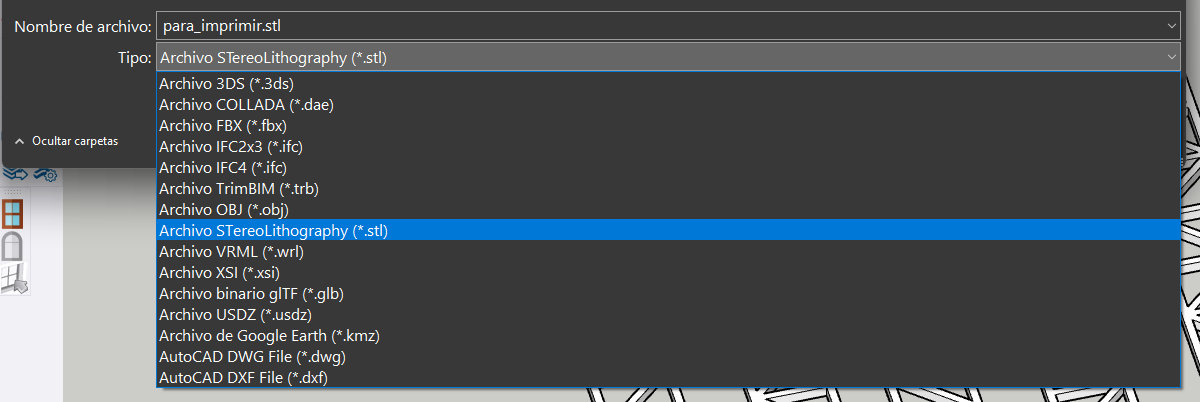

Elegir el formato STL

Seleccioná el formato utilizado para preparar archivos de impresión 3D.

  1. 1Abrí la lista Tipo.
  2. 2Seleccioná Archivo Stereolithography (*.stl).
  3. 3Escribí un nombre claro para el archivo.

Paso 10

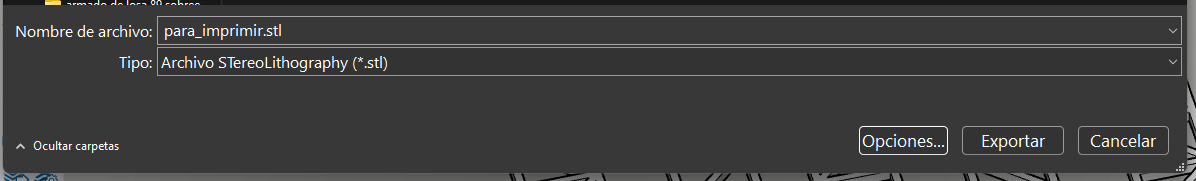

Abrir las opciones del STL

Antes de exportar, revisá las opciones y unidades del archivo.

  1. 1Confirmá que el tipo de archivo sea STL.
  2. 2Revisá el nombre del archivo.
  3. 3Presioná el botón Opciones.

Paso 11

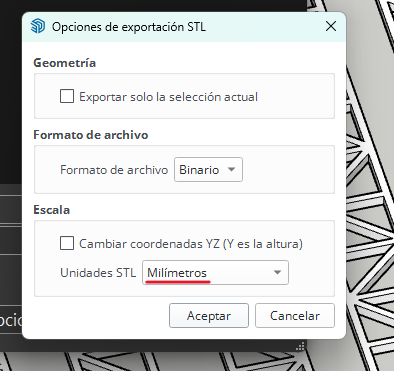

Configurar la exportación

Estas opciones permiten conservar correctamente el tamaño del modelo.

  1. 1Elegí Binario como formato de archivo.
  2. 2Elegí Milímetros en Unidades STL.
  3. 3Dejá desmarcada la opción Cambiar coordenadas YZ.
  4. 4Presioná Aceptar.
Marcá “Exportar solo la selección actual” cuando hayas seleccionado únicamente las piezas que querés imprimir.

Paso 12

Exportar el archivo

Después de aceptar las opciones, regresá a la ventana anterior para terminar.

  1. 1Confirmá nuevamente el nombre.
  2. 2Confirmá que el formato sea STL.
  3. 3Presioná Exportar.
  4. 4Guardá el archivo en una carpeta fácil de encontrar.

Paso 13

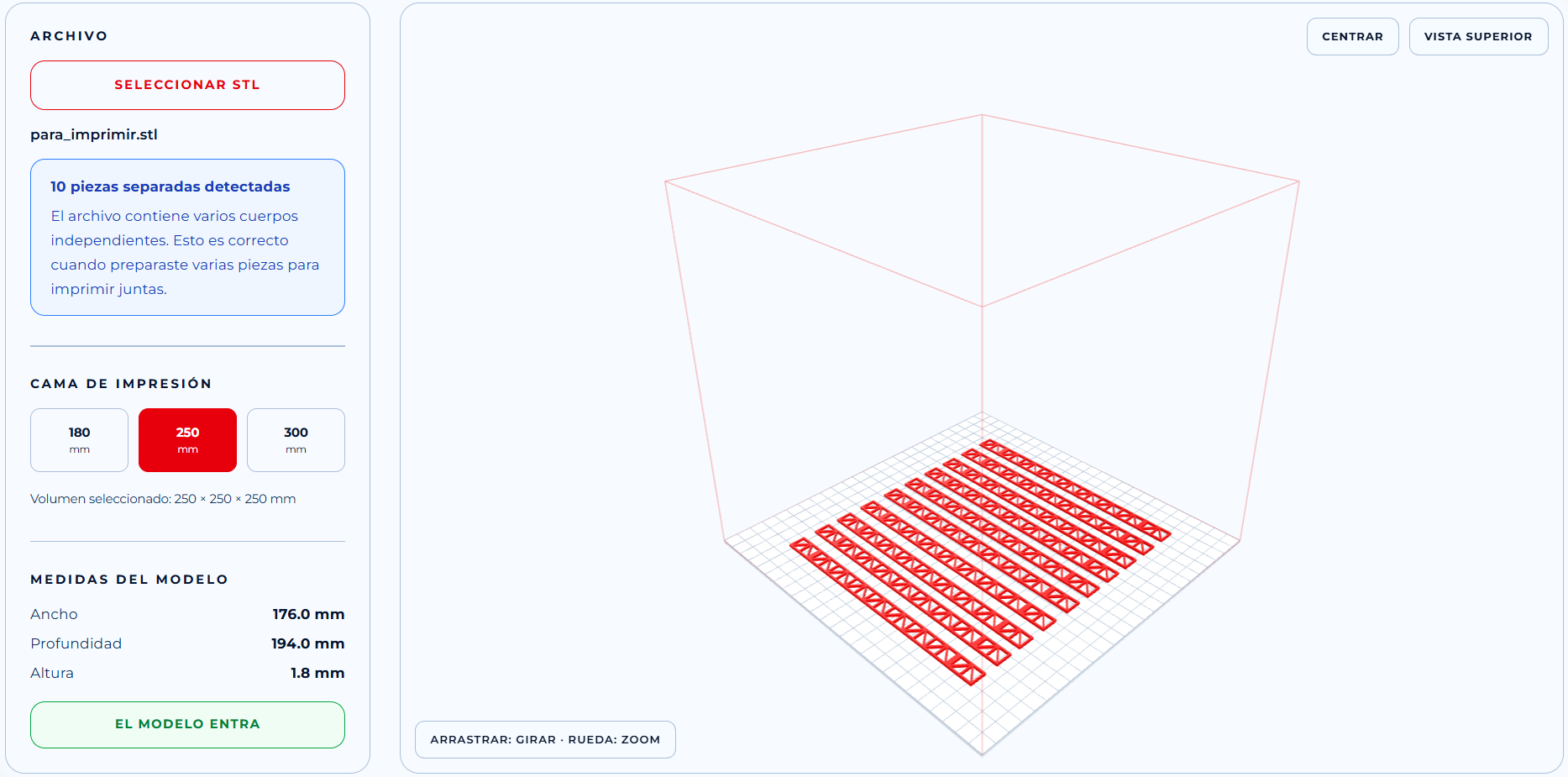

Comprobar el archivo STL

Cargá el archivo exportado en el Preparador 3D para comprobar sus medidas y distribución.

  1. 1Seleccioná el archivo STL que acabás de exportar.
  2. 2Elegí el tamaño de cama correspondiente.
  3. 3Comprobá el ancho, la profundidad y la altura.
  4. 4Revisá la cantidad de piezas separadas detectadas.
  5. 5Confirmá que aparezca el mensaje El modelo entra.
  6. 6Usá Centrar o Vista superior para revisar mejor la distribución.
Que el archivo contenga varias piezas no significa que haya un error. Es correcto cuando fueron acomodadas intencionalmente para imprimirlas juntas.

Archivo exportado

Comprobá el STL

Cargá el archivo para revisar sus medidas, la cantidad de piezas y su ubicación dentro de la cama de impresión.

Abrir Preparador 3D
